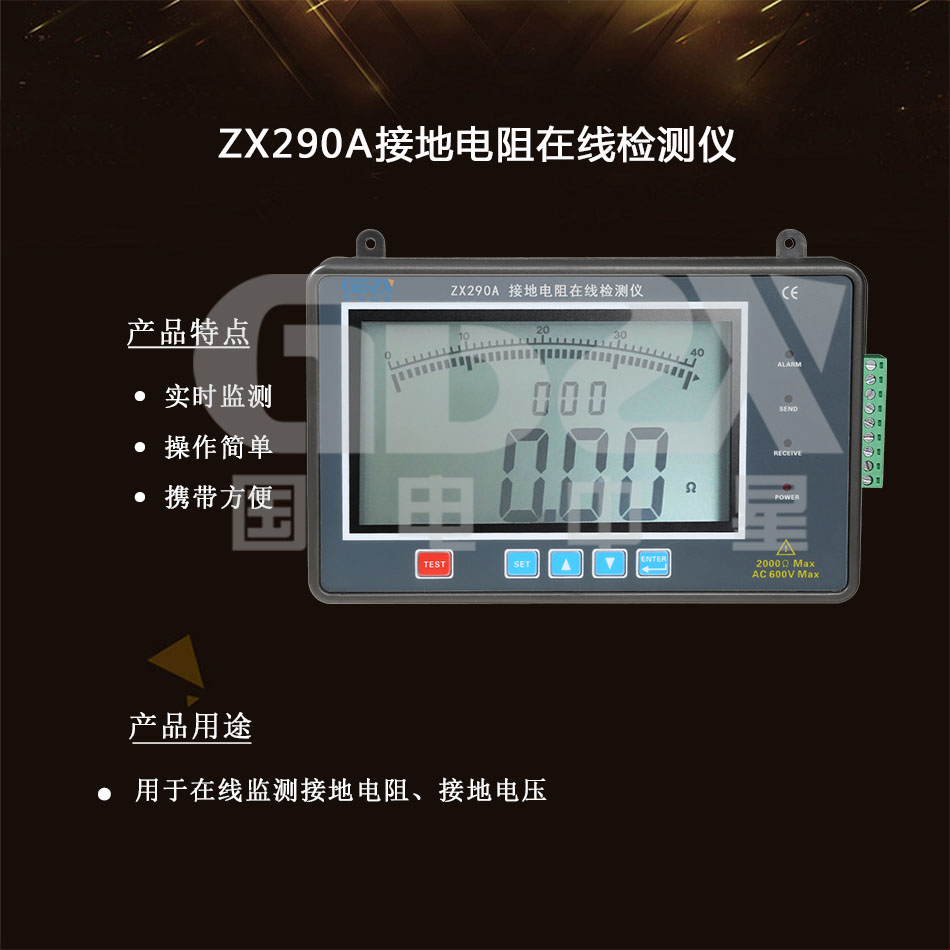

ZX290A接地電阻在線檢測儀
用于在線監測接地電阻、接地電壓
參考標準：
●采用平均值整流法測試接地電壓，在線檢測、實時監測
●配置顯示屏，可隨時觀察接地電阻值
●聲光報警指示，可設置報警臨界值?？稍O(shè)置自動監控記錄間隔時間
說明書
操作視頻ZX290A接地電阻在線檢測儀主要適用于在線監測接地電阻、接地電壓。
1. 采用精密三線法或簡易二線法測試接地電阻，采用平均值整流法測試接地電壓，在線檢測、實時監測。
2. 用戶可以選擇 RS232 或 RS485 通訊，并可根據提供的 MODBUS 通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。

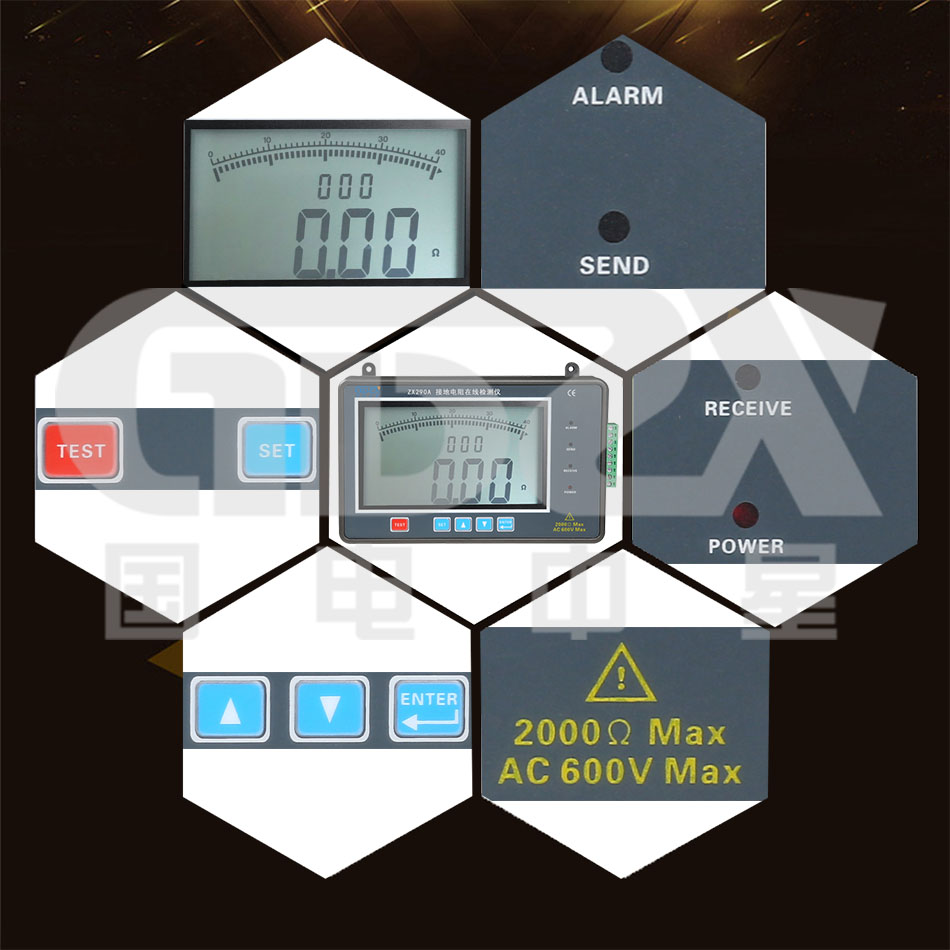

3. 配置顯示屏，可隨時觀察接地電阻值。
4. 聲光報警指示，可設置報警臨界值?？稍O(shè)置自動監控記錄間隔時間。
接地電阻 | 量 程 | 精 度 | 分辨力 |
0.01 Ω～20Ω | ±2%rdg±3dgt (輔助接地電阻 100Ω±5% ，對地電 壓＜ 10V) | 0.01 Ω | |
0. 1 Ω～200Ω | 0. 1 Ω | ||
1 Ω～2000Ω | 1 Ω | ||
接地電壓 | 0～600V AC | ±2%rdg±3dgt | 1V |
測量方式 | 精密三線測量、簡易兩線測量 | ||
測量方法 | 接地電阻： 額定電流變極法，測量電流 11mA Max ，128Hz； 對地電壓： 平均值整流 | ||
電 源 | 標準： 12V±1VDC 、400mA Max. | ||
質 量 | 檢測儀： 約450g | ||
儀表尺寸 | 高寬厚： 190mm ×117mm ×54mm | ||
LCD 尺寸 | 128mm ×75mm；顯示域： 124mm ×67mm | ||
測量時間 | 對地電壓： 約 2 次/秒； 接地電阻： 約 30 秒/次 | ||
測量次數 | 10000 次以上 | ||
監測間隔 | 自動監測間隔時間設置范圍： 1～999 小時 | ||

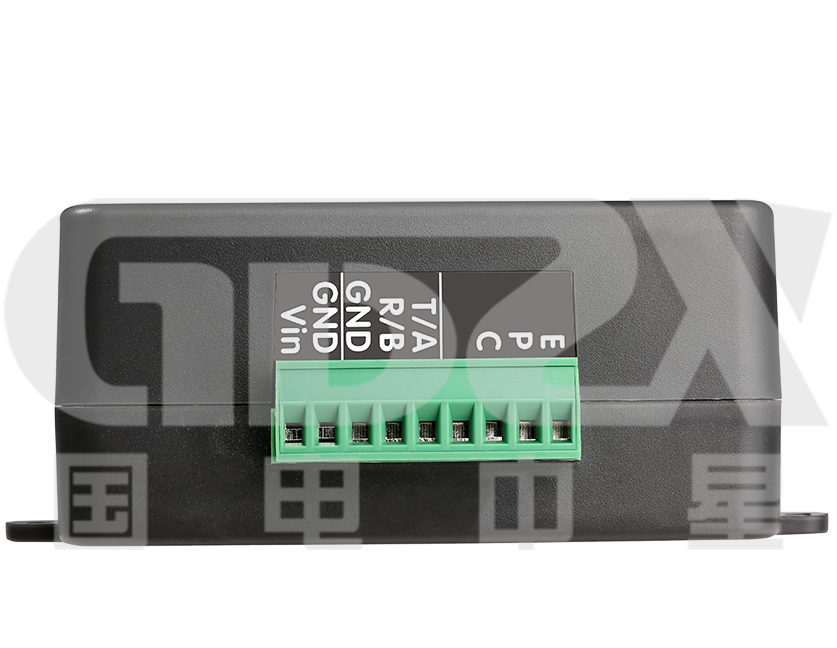

儀表接口 | 插拔式接線端子： 9 針端子座 | ||
通訊方式 | RS485 | ||
數據存儲 | 400 組，閃爍顯示“FULL”符號表示存儲已滿 | ||
數據查閱 | 數據查閱功能： “READ”符號顯示 | ||
溢出顯示 | 超量程溢出功能： “OL”符號顯示 | ||
報警提示 | 聲光報警 | ||
電源電壓 | 當電源電壓低于 10V 時，電源電壓低符號顯示，提醒更換電源。 | ||
過載保護 | 測試接地接地電阻時： E-P 、E-C 各端口間 AC 280V/3 秒 | ||
電磁特性 | IEC61010-4-3 ，無線頻率電磁場≤1V/m | ||
線路電壓 | 測量對地電壓： AC 600V 以下測量 | ||
隨機附件 | 檢測儀： 1 件，通訊線： 1 件，9P 接線端子 | ||
